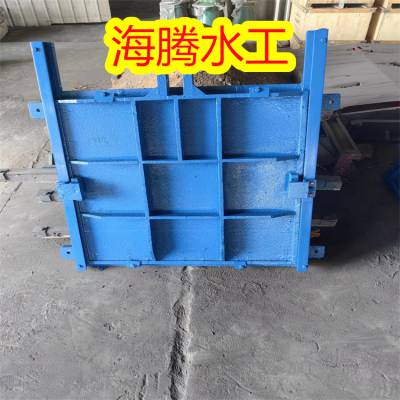

福建泉州农田水渠闸门 PGZ平面拱形铸铁闸门 安装方便

铸铁拱形闸门,在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力 下,强迫闸门向下游位移,紧靠在闸框止水面上的详细信息
技术特性:
PGZ系列平面铸铁拱形闸门，从设计、制造安装及验收、防腐蚀、原材料进厂、零部件加工、 工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定达到水利工程技术要求产品性能和制造精度达到国内同行业水平。PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不适水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、河道安全运用、使用寿命长维修费用低等优点。


铸铁水闸，按其所承担的主要任务,可分为:节制闸、进水闸、冲沙闸、分洪闸、挡潮闸、排水闸等。按闸室的结构形式，可分为:开敞式、胸墙式和涵洞式。开敞式水闸:当闸门全开时过闸水流通畅，适用于泄洪、排冰、过木或排漂浮物等任务要求的水闸,节制闸、分洪闸常用这种形式。
胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或当水位闸孔设计水位，即闸的孔径按低水位通过设计流量的情况。胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸]挡水,挡潮闸、进水闸、泄水闸常用这种形式
铸铁闸门安装注意事项:
1、在闸门安装前,检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位如有错位则松动连接螺栓将止水面调整在同一平面内。
3、闸门安装时应采用整体就位安装禁止闸框、闸板分体安装防止闸框变形。
4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置然后调整螺栓与工程配钢筋焊牢固。
5、 闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙2米以上的闸门在上下横框上安装了压板卡铁立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除以使闸门启闭。
6、在浇筑混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆应防止灰浆凝固影响启闭。


复合铸铁闸门优势特点
1、抗腐蚀能力强门叶表面防腐按SL105规范进行;
2、且省去了钢闸门运行中常换止水橡胶的烦恼,采用硬止水,止水面镶H62黄铜或不锈钢;
3、结合了钢制闸门和铸铁闸门的优点可用于大跨度、高水头的水力水电及给排水工程中;
4、门叶即挡水板采用拱形设计，承压能力强，属于PGZ平面闸门的***产品;
5、使用寿命长，寿命可达20年之久;
6、复合铸铁闸门属于平面闸门的一种,因此安装基本和铸铁闸门门相同，安装施工简单。
复合铸铁闸门安装结构图
小结:由上图可以看出复台铸铁闸[门与PGZ平面拱形铸铁闸门的外形基本相同其主要组成构件有闸框、门叶、 导轨、契紧装置、吊耳等组
成与铸铁闸门不同之处在于门叶采用的是Q235钢材焊接而成，并非由铸铁铸造而成,相较于铸铁材质的门叶韧性更好,承压能力更强可配型
的启闭机有手电两用螺杆启闭机、电动螺杆启闭机等
采购说明
1、请详细注明工程过水口尺寸;
2、明确设计水头高度
3、启闭机安装平台高度。
