吉林白山铸铁镶铜圆闸门 铸铁镶铜方闸门 按需定制生产

铸铁闸门结构设计：
主要由闸框和闸板两大部分组成。
闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。为便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。


铸铁闸门是我国积极吸收***结构和工艺,而进行改进的一种给排水及污水处理的理想设备。圆闸i门的制造加I符台建设部CJ/T300- 1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、 清水池等地方,用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用,实现现场操作或远距离集中控制，还可与微机联动控制。
明杆式铸铁闸]结构特点:

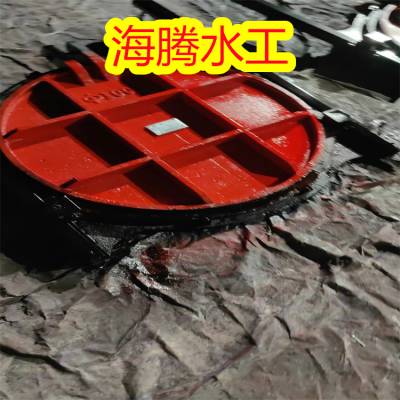

明杆式铸铁闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等
部件组成。具有结构简单密封性能好,耐磨性强操作简单安装方便使用寿命长,规格齐全,适用性广等特点可根据客户需要选配手动启闭
机或手电两用启闭机。


铸铁闸门安装调整:
1、闸门安装前, 首先确定水流方向,，然后必须校正闸门底横框上平面的正确高度位置，闸门底横框上平面必须高于河底(或渠底平面0.5米为直以防止水流的冲激,把石头、泥沙、杂木等漂浮物冲进闸i ]底横框内,造成闸门不能下降到相应位置影响止水效果。
2、闸门安装前, 按检查各部位的连接螺栓是否在运输和装卸中造成松动,若有松动,应用扳手拧紧。
3、在检查, 两边立框个上、下闸框连接处的四周止水面是否错位若有错位,应用扳手松动连接处螺栓将四周止水面调整在同一水平面内,
再拧紧。
4、闸门在组装时，为 了使闸板和闸框止水摩擦贴合更紧,安装后减小间隙闸门在上下横框上安装了压板卡铁,两边立闸框的斜铁上增加了顶
丝,注意在间隙调整好后,将卡铁和顶丝拆除后,才不会影响闸门启闭。
5、闸门安装时,应整体安装 禁止闸板、闸框分开安装以防闸框弯曲变形,影响止水效果和启闭机。
6、闸门吊装进预留二期浇筑水泥结构基础布置孔口后,一定要两边立闸框用水平长水平尺紧靠在铅垂线,上下横闸框用长水平尺紧靠在
水平线上,闸门]整体吊装就位后,调整好前后、左右、上下的正确位置然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水
面的间隙,同时对间隙大于0.2mm处用高强螺栓进行调整，要确保各止水面的间隙在0.2mm以下。在将闸门背水面两边立闸框用型钢或木
杆支撑紧,以防水泥浇筑时挤压，造成两边立框弯曲变形影响闸板在闸框滑道内上、下滑动。确认无误后可进行二期浇筑水泥。
7、闸门二期浇筑水泥后,要及时把流进闸板、闸框、紧闭压板间隙中的水泥清楚完毕，防止水泥凝固后,影响闸门启闭
