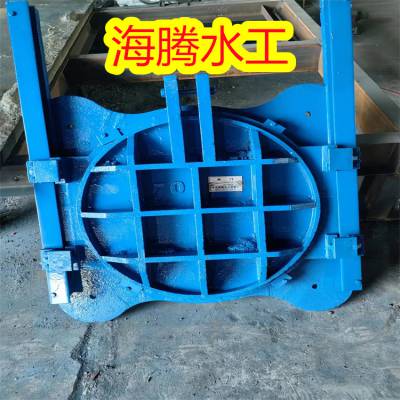

云南普洱法兰式铸铁圆闸门 法兰式铸铁圆闸门 生产厂家

铸铁闸门结构设计：
主要由闸框和闸板两大部分组成。
闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。为便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。

铸铁闸门结构组件及工作原理
1、结构组件:
铸铁闸门属于平面铸铁滑动闸门的一种,其结构与平面铸铁滑动闸门一-样通常由闸框、闸板、导轨、吊耳/吊块螺母、压紧锲块等组件构成,因为闸门尺寸比较小，通常采用整体铸造的方式来生产加工闸板、闸框、导轨, 吊耳材质通常采用性价比高的灰口铸铁HT250,密封座为灰口铸铁HT200或铜合金2CuSn5Pb5Zn,楔块为灰口铸铁HT200或铜合金2CuSn5Pb5Zn,这样闸门]不但生产加工方便,还经济耐用,造价低。
2、工作原理:
弧形闸板的工作原理很简单，就是通过螺杆启闭机螺杆的上下移动,来带到拱形闸门在闸框、导轨的预定轨道上滑动,来开启或关闭闸门，实现调节水流量的大小其特点在于挡水板的迎水面为拱形拱形结构增加了其抗水压的能力,止水采用钢或镶铜的形式如止水采用镶铜,也被称为单吊点平面拱形铸铁镶铜闸门。
单平面拱形铸铁闸广]安装尺参数
单吊平面拱形铸铁闸门200* 200mm- 1000*1000mm的外形尺寸、安装尺寸参数、适用水头、板重、总重等如下表1米.
以上的型号参数详情可参考本站《PGZ平面滑动铸铁闸门厂家规格型号大全》


一、复合铸铁闸门简介
复合铸铁闸门是指闸门的门框采用铸铁材质，门页采用Q235钢材或16Mn中板焊接而成,封水面采用H62黄铜或不锈钢经过精加工与铸铁闸
框实现良好配合达到封水目的的新型止水闸门。
二、复合铸铁闸门技术参数
1、复合铸铁闸门外形尺寸与水利工程过水口尺寸相关本厂支持定制生产;
2、止水效果达CJ/T3006-92标准,小于1.25L/min.m;
3、防腐喷砂,达Sa2喷锌达80um,云铁70um,氯化橡胶80um
